| 加工定制：是 | 品牌：上海艾阀阀门有限公司 | 型号：HDW41X 型 |
| 材质：不锈钢 | 连接形式：法兰 | 种类：NRVG静音式 |
| 公称通径(mm)：5~600 | 压力环境：高压 | 工作温度：常温 |
| 形态：旋塞式 | 标准：国标 | 流动方向：单向 |
| 类型(通道位置)：直通式 | 结构形式：旋启式 | 适用介质：水、蒸汽、油品等 |
| 驱动方式：手动、电动、气动 |

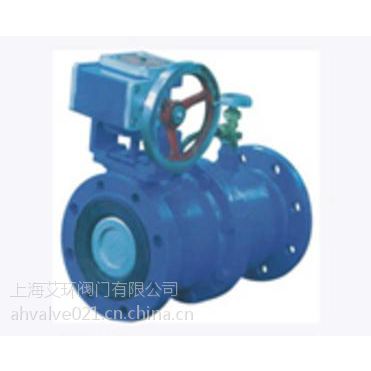

HDW41X 型多功能无声止回阀
【产品用途】
HDW41X 型多功能无声止回阀主要用于高层建筑，加压输水泵的出水口处，水泵开启时阀门自动缓慢开启；水泵停止时，实现速闭，缓闭两阶段关闭，能够***消除水锤。
【产品特点】
1、可取代水泵出口处的蝶阀，闸阀等，属一体多用阀
2、无震动，无噪音，性能稳定，***
3、体形小，重量轻，结构简单
4、密封效果好，耐摩擦，适用寿命长
【性能参数】
型号HDW41X-10HDW41X-16HDW41X-25
公称压力（MPa）1.01.62.5
公称通径（mm）50～250
工作压力（MPa）1.01.62.5
密封试验压力（MPa）1.01.62.5
阀体试验压力（MPa）1.52.53.75
主要零件材料阀体铸铁、铸钢、不锈钢
阀瓣天然橡胶75％、不锈钢
活塞不锈钢
微量调节阀压铸黄铜
主要外形和连接尺寸
公称通径安装方式阀长L(mm)管螺及法兰直径(mm)开启高度H(mm)螺栓孔中心距(mm)螺栓孔数直径重量 kg
50法兰连接2301602101254-1816
652901802501454-1824
803101952901608-1835
1003502153201808-1850
1254002453802108-1872
1504802804202408-1898
20053333550029512-23150
25062240558035512-25230
30069846073041012-25390
35078752083047016-25500
【结构图片】
